DSG 8000 Spindle drive

The unique interface, together Integrated planetary carrier and output gear design

guarantees a precise, simple

and error free gear mesh adjustment for rack and pinion

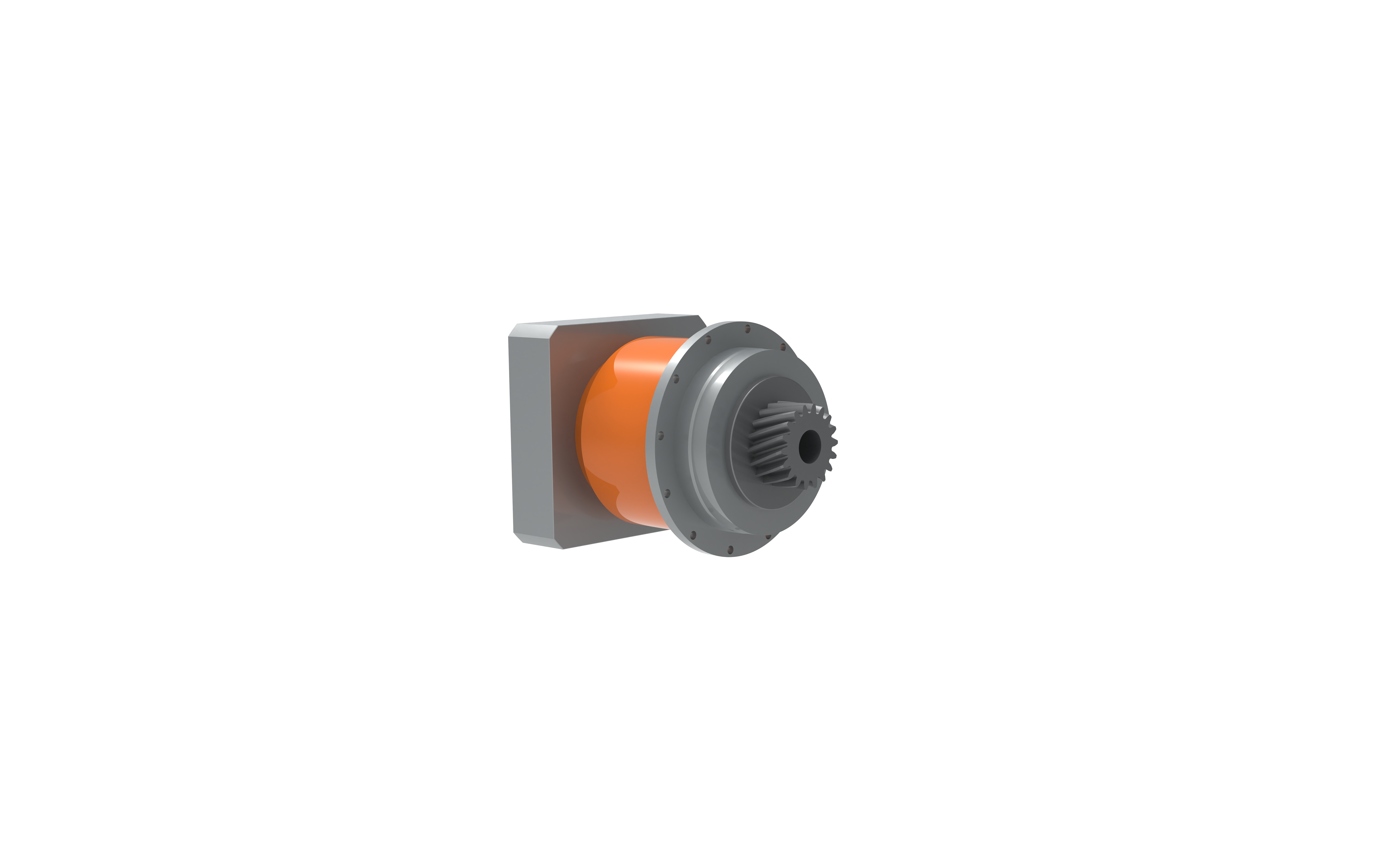

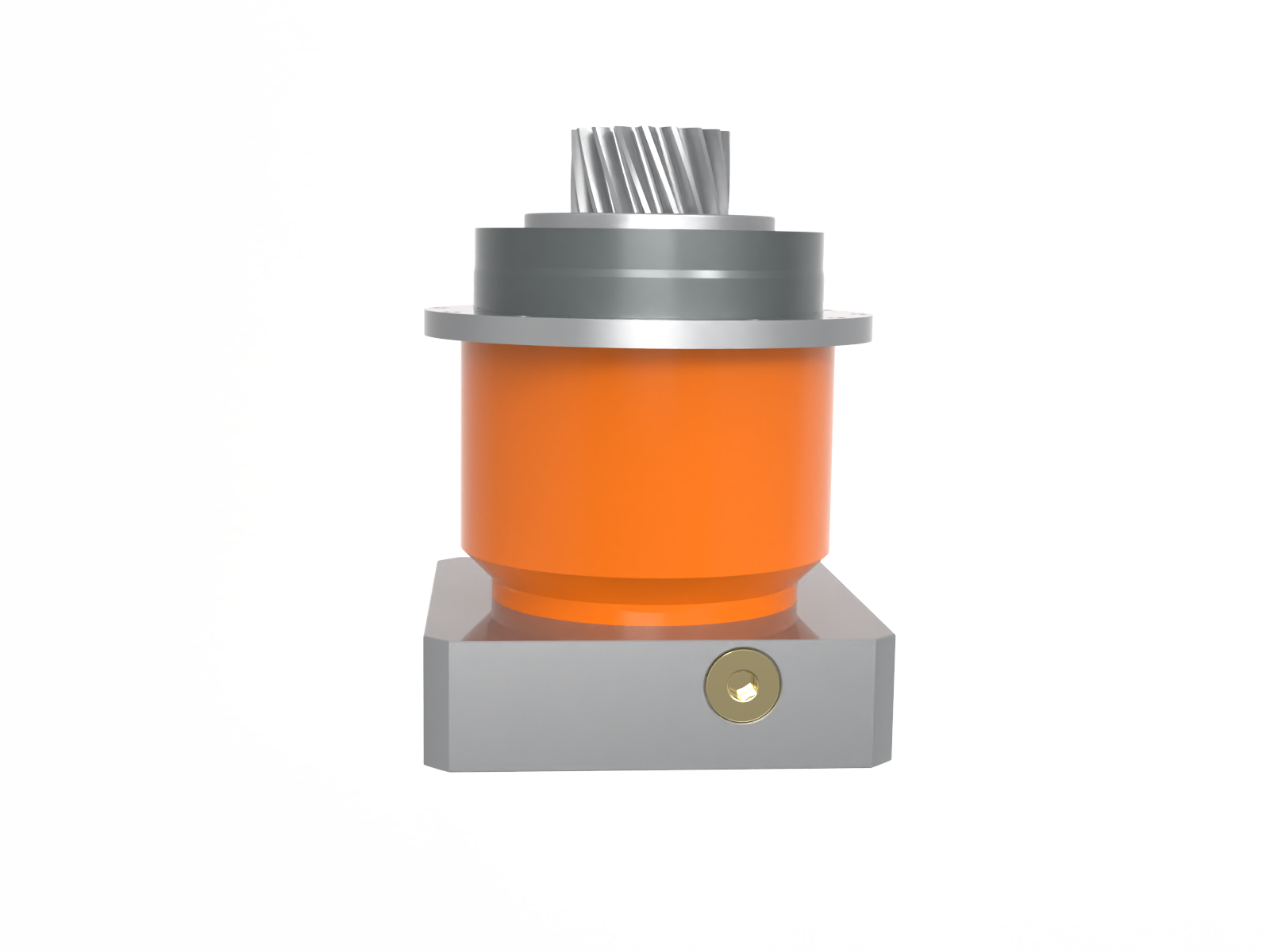

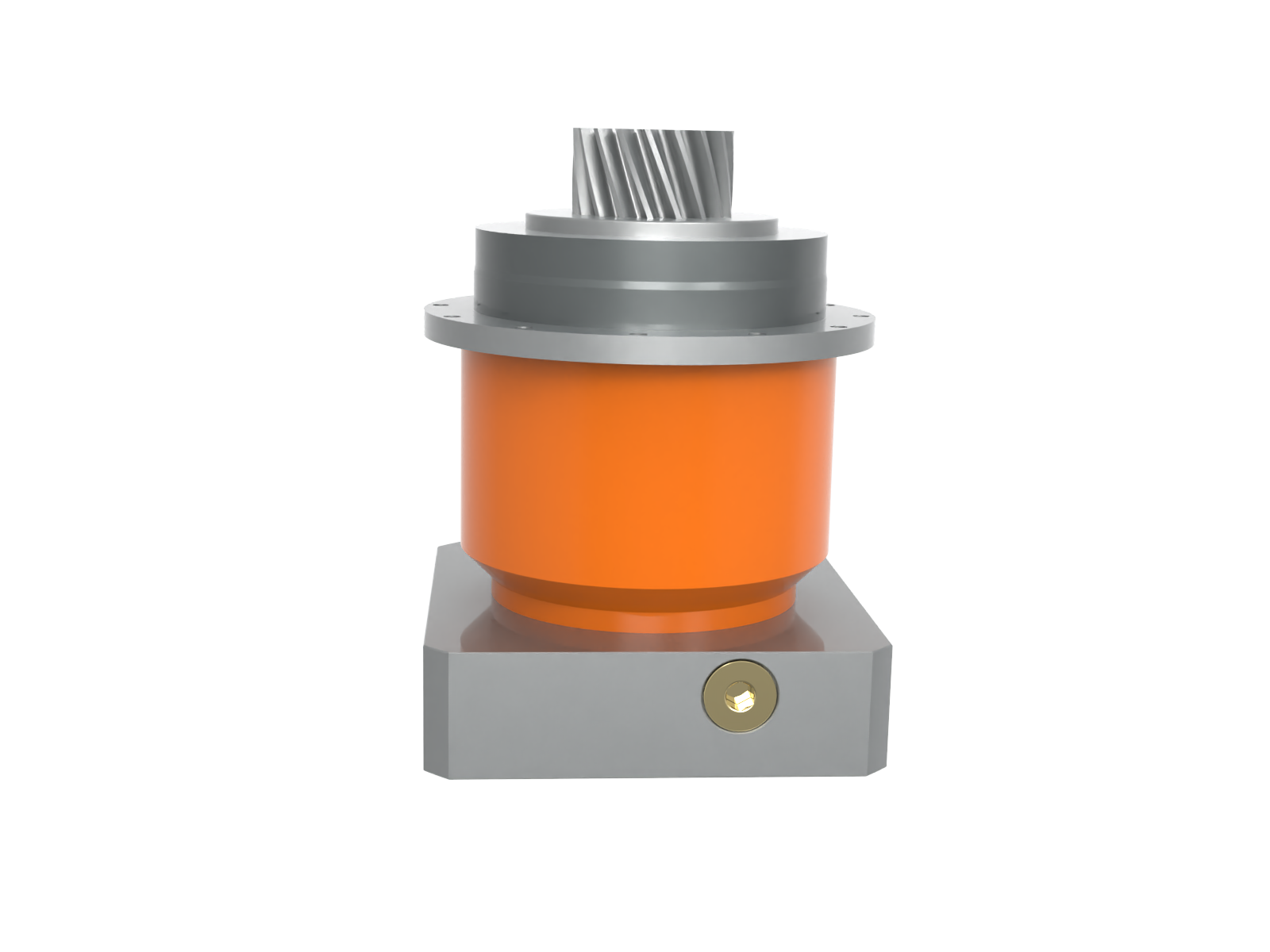

DXP   planetary gearbox


Sizes
064, 090,110,140, 180,210
Nominal output torque S5T2N [Nm]Up to 11000Nm
Acceleration torque S5T2B [Nm]Up to 16500Nm
RatiosiFrom to 3 to 91
BacklashJt [arcmin]1 ; 3 ; 5
Rigidity (Stiffness)
••
Input Speed
•••
Adaptability
•••
Noise
•••
Duty cycleS560%

S1100%



Performance data ：DXP-064-GF1-3-5C1-1K00


i=5、7、10、17、21、31、45、61、91


output torque：270NM 、430NM


M03- LZ18


M03-LH19



Performance data ：DXP-090-GF1-3-5C1-1K00


i=5、7、10、17、21、31、45、61、91


output torque：800NM 、1500NM


M04- LZ18


M04-LH19



Performance data ：DXP-110-GF1-3-5C1-1K00


i=21、31、46、61、91


output torque：1500NM 、2000NM


M05- LZ18


M05-LH19



Performance data ：DXP-140-GF1-3-5C1-1K00


i=21、31、46、61、91


output torque：2000NM 、3500NM


M06- LZ18


M06-LH19



Performance data ：DXP-180-GF1-3-5C1-1K00


i=21、31、46、61、91


output torque：4000NM 、5500NM


M08- LZ15


M08-LH16



Performance data ：DXP-210-GF1-3-5C1-1K00


i=21、31、46、61、91


output torque：11000NM 、16500NM


M08- LZ15


M08-LH16
